Modifica KENWOOD TM 702 per utilizzo con modem a 9k6 – G3RUH

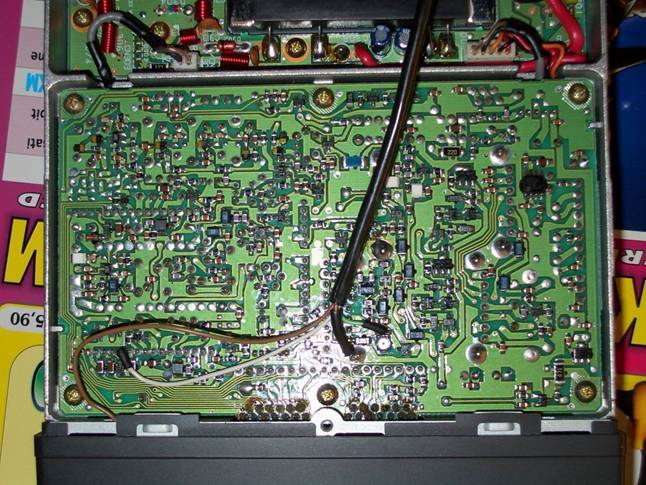

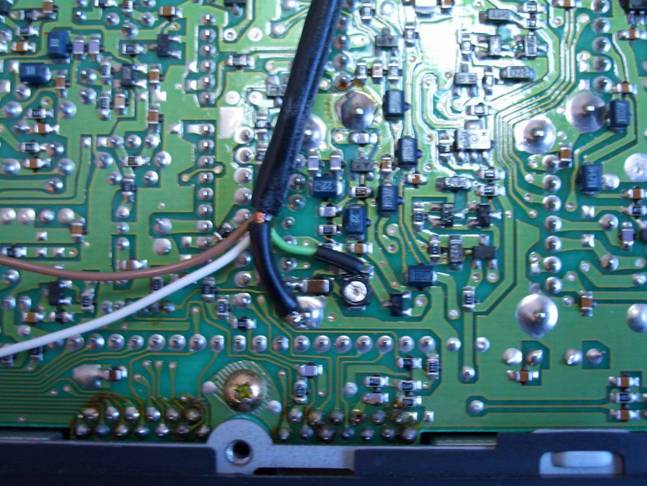

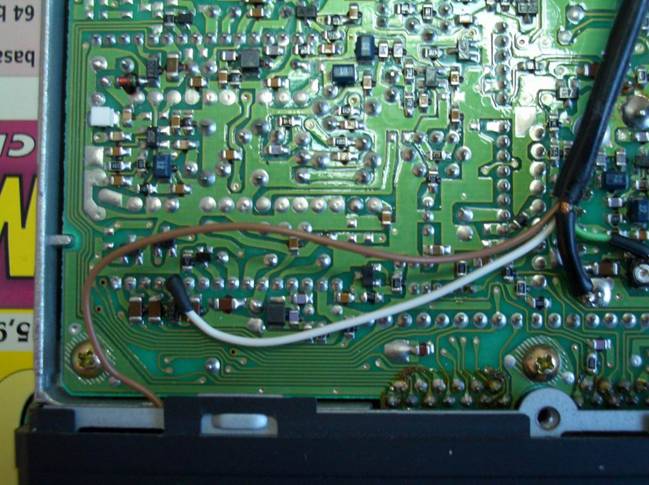

Le foto sono riferite alla modifica per i 70 cm

AUDIO OUT : 2 metri -> pin 12 di IC11 - 70 cm -> pin 12 di IC3

AUDIO IN: 2 metri -> tra R70 e VR4 - 70 cm -> tra R67 e VR3

PTT: direttamente sul pin 2 della presa microfonica

Connessione seriale RS232 su SuperVozelj

Se si desidera collegare il vostro drive AGW ad una porta kiss del Super Vozelj noterete che non esiste comunicazione tra i due.

La rs232 del Super Vozelj utilizza soltanto tre linee RXD(2) TXD(3) e GND, mentre AGW esegue controlli anche sugli altri segnali

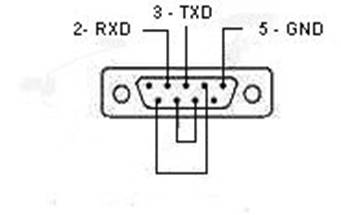

che troverà scollegati. Per far funzionare il tutto si dovrà quindi ponticellare tra di loro nel connettore rs232 (9pin) verso il computer

il 4-6 ed il 7-8. Il collegamento funziona solo con porte del Super Vozelj configurate in KISS e non con quelle in CRCKISS, che

purtroppo AGW non supporta.
